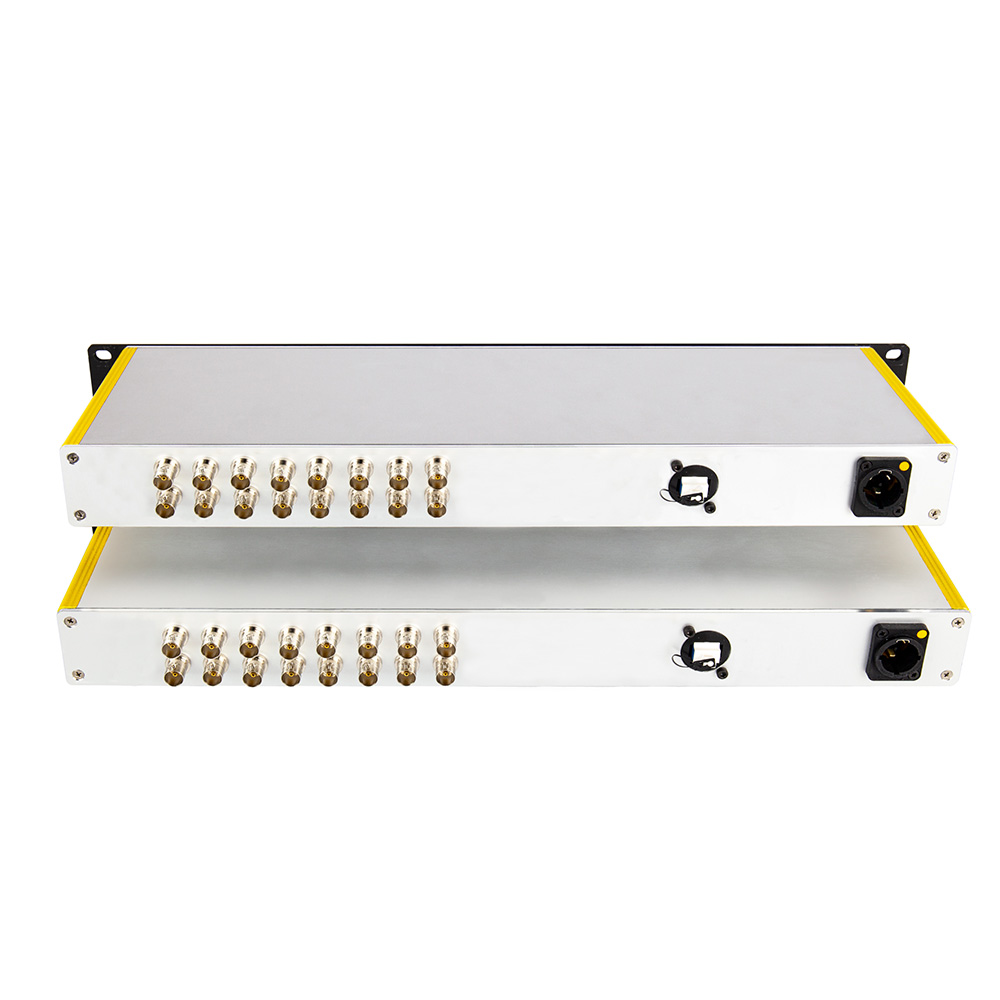

FieldCast - Mux/Demux Two 3G

8-Kanal-Mux/Demux-System zwischen 3G-SDI, Ethernet & Optical Fiber

Merkmale:
- Überträgt 8 unabhängige 3G-SDI-Videokanäle plus Full-Duplex 1Gb Ethernet über einen Glasfaserkanal
- Bestehend aus Mux Two 3G und Demux Two 3G
- Geeignet für lange Signalstrecken bis 40 km / 24 mi bei 3G-SDI
- Übertragung über eine einzelne Singlemode-Simplex-Glasfaser
- SDI-Eingänge mit reclocked Loop-Through
- SDI-Ausgänge mit Dual Output
- Monitoring auf Eingangs- und Ausgangsseite möglich
- Keine Signalverarbeitung
- Keine Kompression
- Volle Datenintegrität: Eingangssignale werden unverändert ausgegeben
- Standardmodell mit unidirektionaler SDI-Signalführung: 8x SDI von Mux zu Demux
- Bidirektionale SDI-Signalführung auf Anfrage ab Werk möglich
- Standardmäßig mit LC Singlemode Glasfaseranschluss
- Andere Glasfaseranschlüsse wie SC oder ST auf Anfrage möglich
- UPG-Port zur Erweiterung um zusätzliche Kanäle
- Kaskadierbar mit weiteren 4- oder 8-Kanal-Mux/Demux-Systemen
- Kaskadierte Systeme unterstützen bis zu 16 SDI-Videokanäle plus Full-Duplex 1Gb Ethernet über einen Glasfaserkanal

Technische Daten:
- Kategorie: Signalkonvertierung / Konvertierung zu Fiber
- Produkttyp: 8-Kanal 3G-SDI Mux/Demux-System
- Signalübertragung: 8x 3G-SDI über 1x Glasfaserkanal
- Signalrichtung: 8x SDI von Mux zu Demux
- SDI-Glasfaserwandlung Mux: 8x SDI-Eingang auf 1x Glasfaser-Ausgang
- SDI-Glasfaserwandlung Demux: 1x Glasfaser-Eingang auf 8x SDI-Ausgang
- Multiplexing-Technologie: Thin-Film-CWDM-Multiplexing
- Glasfasertyp: Singlemode 9/125
- Unterstütztes Videoformat: Bis 3G-SDI, 2,97 Gb/s
-  Unterstützte Standards: SD- und HD-Standards bis 1080p60
- SMPTE-Standards: SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M
- Übertragungsdistanz: Bis zu 40 km / 24 mi zwischen Mux- und Demux-Einheit
- LED-Anzeigen: Power, Channel-Module-Aktivität, SDI-Signalaktivität, TP/LNK und 1Gb
- Bauform: 1 HE / 1 RU

Eingänge:
- 8x 3G-SDI (Mux-Einheit)
- 8x SDI Loop-Through (Mux-Einheit)
- 1x LC Singlemode (U)PC Glasfaser COM-Kanal (Demux-Einheit)
- 1x LC Singlemode (U)PC Glasfaser UPG-Kanal (Demux-Einheit)

Ausgänge:
- 1x LC Singlemode (U)PC Glasfaser COM-Kanal (Mux-Einheit)
- 1x LC Singlemode (U)PC Glasfaser UPG-Kanal (Mux-Einheit)
- 8x 3G-SDI (Demux-Einheit)
- 8x 3G-SDI Dual Output (Demux-Einheit)

Weitere Anschlüsse:
- 16x SDI 75 Ohm BNC (pro Mux- und Demux-Einheit)
- 1x PowerCon (pro Mux- und Demux-Einheit)

Allgemeines:
- Material: Aluminium (Gehäuse)
- Abmessungen (pro Einheit): 482 x 155  x 43 mm
- Gesamtgewicht: 5,02 kg
- Stromversorgung: 110–240 V AC
- Leistungsaufnahme: < 40 W

Lieferumfang:
- 1x FieldCast Mux Two 3G
- 1x FieldCast Demux Two 3G
- 2x Netzkabel, länderspezifisch
- 1x Handbuch
