ERECA - TOPAS TX/RX 4K (Lemo), schwarz

Glasfaser-Übertragungssystem mit 12G-SDI, Ethernet & Fernspeisung für AW-UE150/UE160 & Sony FR7

Hinweis: Dieses Produkt ist eine von mehreren möglichen Systemvarianten und kann individuell konfiguriert werden.
Für die passende Zusammenstellung und eine persönliche Beratung stehen wir gerne zur Verfügung.

Merkmale:
- 4K-Glasfaser-Übertragungssystem für Panasonic AW-UE150, AW-UE160 und Sony FR7
- Überträgt Kamera-, Rück-, Genlock-, Audio-, Ethernet-, Daten- und Tally-Signale
- 1x 12G-SDI, 1x 3G-SDI und 1x HD-SDI von der Kamera
- 1x HD-SDI-Rückkanal von der Basisstation
- Genlock-Unterstützung mit Composite Video, Black Burst und Tri-Level Sync
- 10/100-Mbit/s-Ethernet für Kamerasteuerung und Netzwerkverbindungen
- Serielle RS-232-, RS-422- und RS-485-Datenübertragung
- Fernspeisung von Kamera und Transmitter über bis zu 800 m

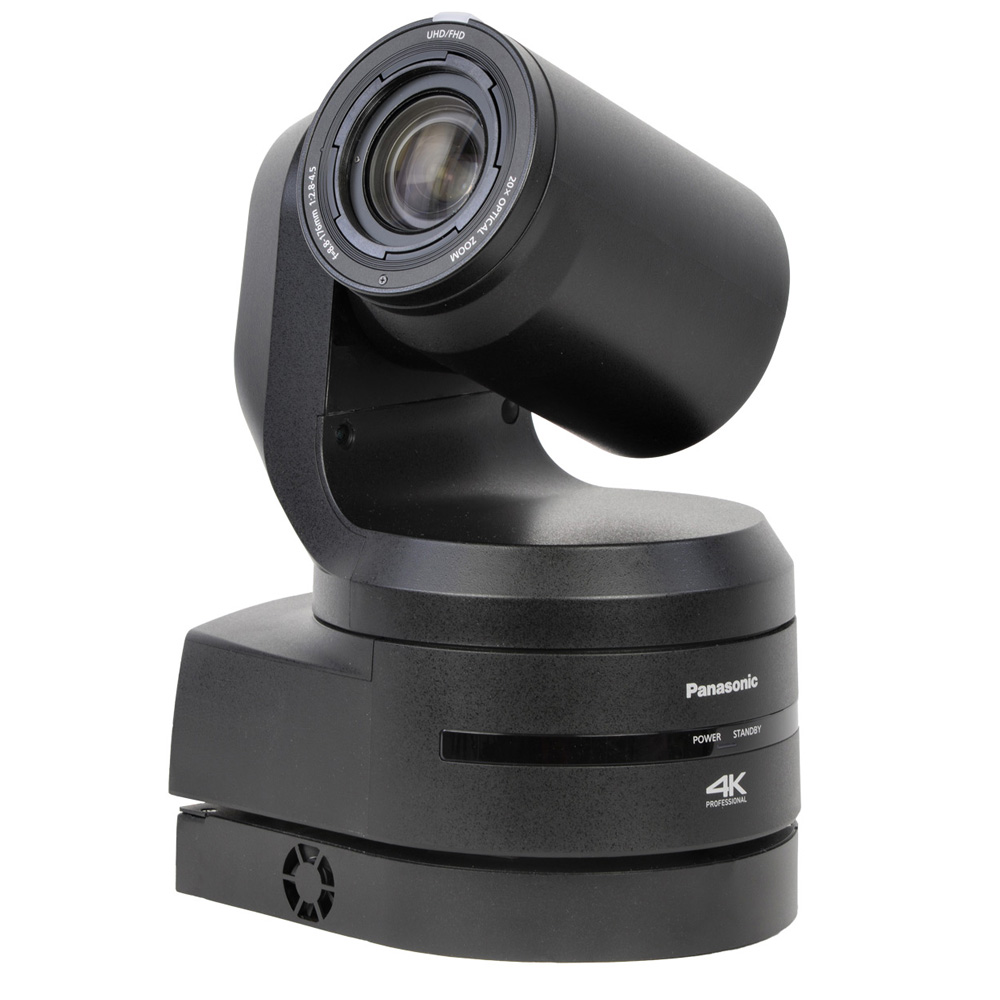

- Kompakter Transmitter zur direkten Montage unter der PTZ-Kamera
- Receiver im kompakten 1/2-19"-Rackformat
- Mit LEMO 3K, wahlweise auch mit opticalCON DUO oder SC/APC
- Transmittergehäuse in Schwarz, auch in Weiß erhältlich
- Optionaler LANC-/RC-V100-Steuerkanal
- Zwei Receiver lassen sich gemeinsam in einer 19"-Höheneinheit montieren

Technische Daten:
- Video: 1x 12G-SDI, 1x 3G-SDI und 1x HD-SDI von der Kamera sowie 1x HD-SDI-Rückkanal
- SDI-Standards: HD, 3G, 6G und 12G-SDI
- Genlock: 1x Composite Video, Black Burst und Tri-Level Sync zur Kamera
- Analogaudio: 2 Kanäle von der Basisstation über 2,5-mm-Klinke
- LANC: optional bidirektionaler LANC- oder RC-V100-Steuerkanal anstelle eines Audioausgangs
- Serielle Daten: 2 bidirektionale RS-232/422/485-Kanäle mit bis zu 500 kbit/s
- Ethernet: 1x 10/100-Mbit/s-Schnittstelle
- Tally: 1x Tally-Kontakt mit potentialfreiem Relaisausgang
- Glasfaseranschluss: LEMO 3K
- Optischer Dynamikbereich: 15 dB für Steuerung und 3G-SDI, 10 dB für 12G-SDI
- Fernspeisung: Kamera und Transmitter über bis zu 800 m
- Kameraversorgung: 12 V DC, bis 50 W dauerhaft
- Kühlung: Geräuscharmer interner Lüfter

Allgemeines:
- Leistungsaufnahme (TX): 8 W
- Abmessungen (TX): 33 mm hoch
- Abmessungen (RX): 300 mm tief, 1/2 19", 1 HE
- Gewicht (TX): 1,45 kg
- Gewicht (RX): 1,55 kg
- Betriebstemperatur: -20 bis +60 °C

Weitere technische Details und individuelle Konfigurationsmöglichkeiten auf Anfrage

Lieferumfang:

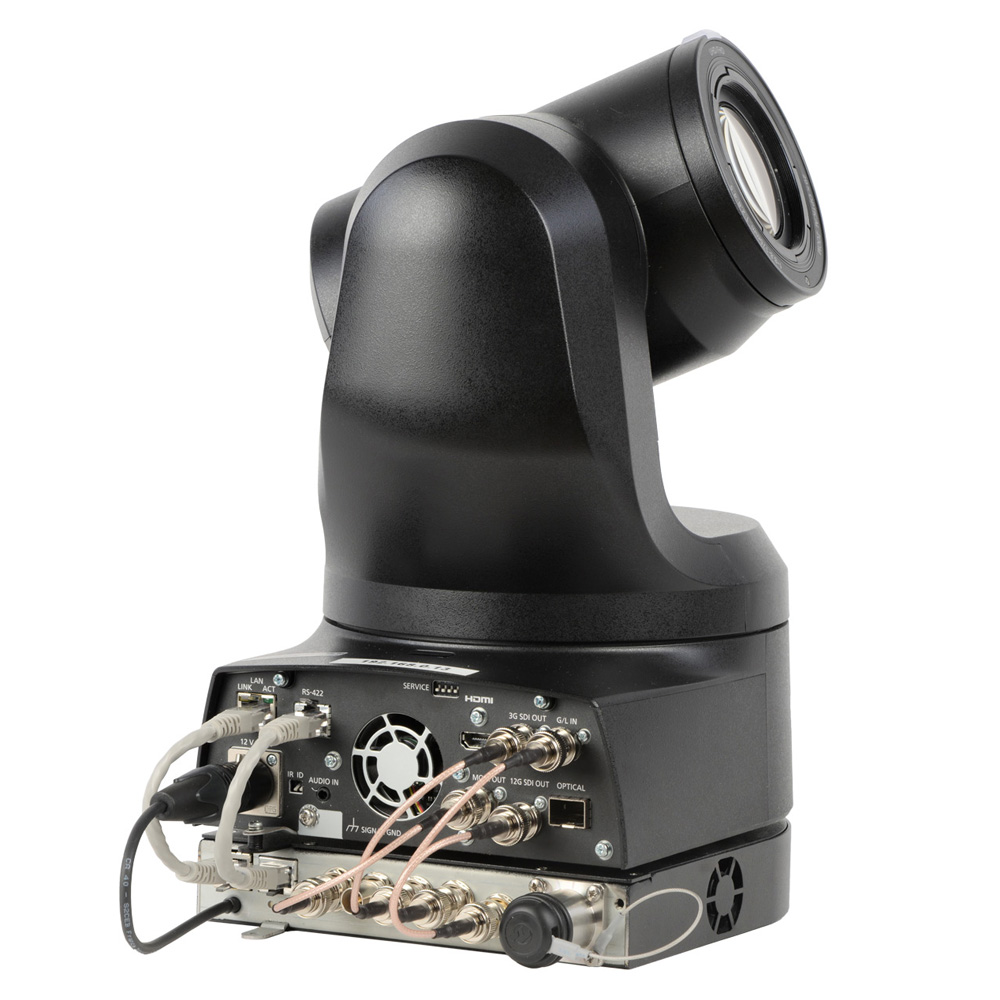

- 1x Transmitter (wird direkt unter der PTZ-Kamera montiert)

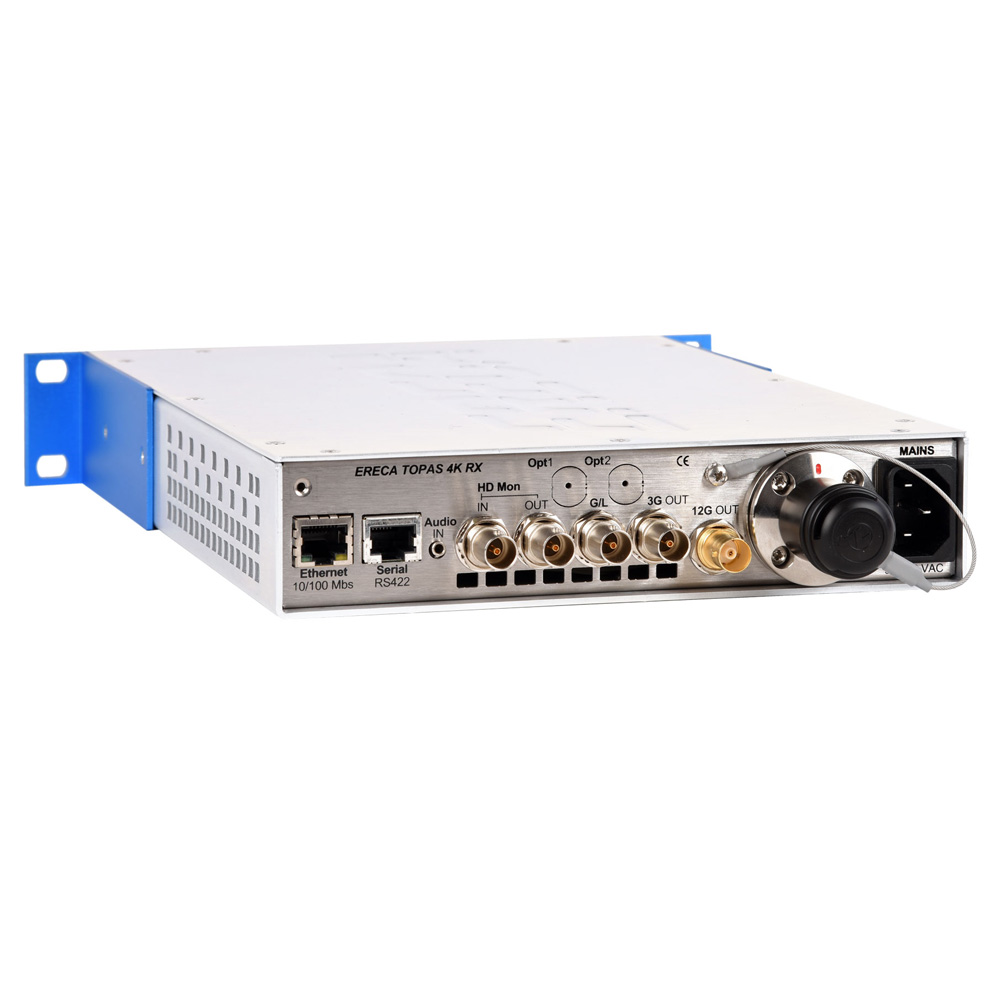

- 1x Receiver (steht auf der Regie- bzw. Basisstationsseite und ist als 1/2 19"-Rackgerät ausgeführt)

(der genaue Lieferumfang ist abhängig von der gewählten Ausstattung und kann gerne im Rahmen der Beratung abgestimmt werden)
