Blackmagic - StudioBridge 100G

100G SMPTE-2110 Bridge für redundante IP-Workflows

Merkmale:
- Schnittstelle zwischen Single-Link- und redundantem 100G-SMPTE-2110-System
- Wandelt eine einzelne 100G-Ethernet-Verbindung in ein duales 100G-Broadcast-System
- 2x 100G-Ethernet-Ports für redundante Netzwerkarchitektur
- Anschluss von bis zu zwei 100G-Kameras möglich (bandbreitenabhängig)
- Optimiert für High-End-Kameras wie URSA Cine 12K 100G
- Separater 10G-Ethernet-Port für Kamerazubehör
- Unterstützung von SMPTE-2110 für IP-basierte Broadcast-Workflows
- Separater NMOS-Steuerport für Netzwerk- und Gerätesteuerung
- Duale Netzteile für hohe Ausfallsicherheit im Dauerbetrieb
- Ideal für professionelle Broadcast-, Studio- und Live-Produktionsumgebungen

Technische Daten:

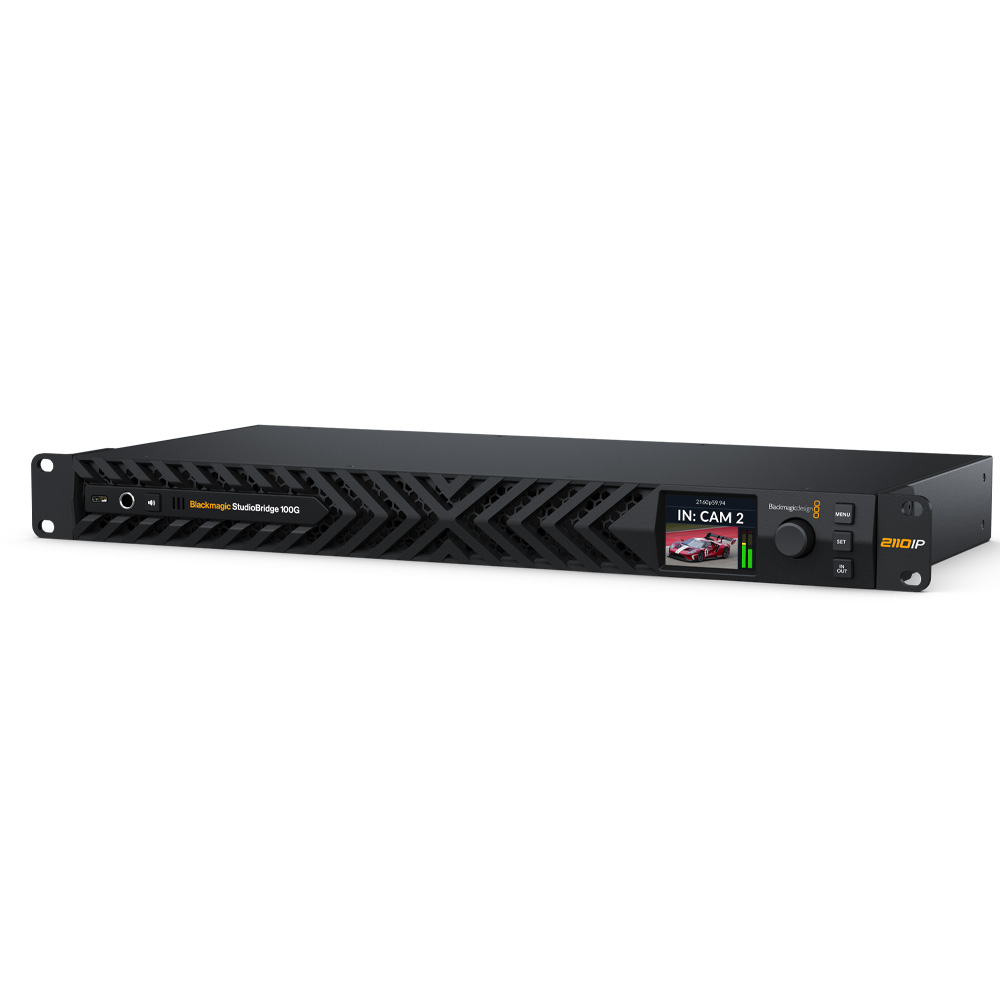

- Bildschirm: Integriertes 2,2" LCD Display
- Sender und Empfänger pro 100G-Paar: 1 x URSA Cine 100G oder 2 x URSA Cine Immersive bzw. URSA Immersive
- Eingänge für SMPTE ST-2110 IP Audio: 16 eingebettete Audiokanäle in jeden 2110-IP-Videostream via 100G- und 10G-Ethernet
- Ausgänge für SMPTE ST-2110 IP Audio: 16 eingebettete Audiokanäle in jeden 2110-IP-Videostream via 100G- und 10G-Ethernet
- SMPTE-Konformität: SMPTE 2110-20; SMPTE 2110-21; SMPTE 2110-30; SMPTE 2110-40; SMPTE 2022-7
- Farbgenauigkeit: 10-Bit-YUV 4:2:2
- Farbräume: Rec. 709, Rec. 2020
- Automatische SDI-Umschaltung: Automatische Erkennung von HD und Ultra HD
- Physische Installation: 1HE Rackeinheiten

Formate:
- SD: 525i/59.94 NTSC, 625i/50 PAL
- HD: 720p/50, 59.94, 60; 1080i/50, 59.94, 60; 1080p/23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60; 1080PsF/23.98, 24, 25, 29.97, 30
- Ultra HD: 2160p/23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60

IP-Videokonformität:
- SMPTE 2110-20 (Unkomprimiertes Video): Unterstützung über 100G-Ethernet
- SMPTE 2110-21 (Traffic-Shaping): Narrow, Wide Synchronous, Asynchronous
- SMPTE 2110-30 (Audio): PCM-Audio-Unterstützung
- SMPTE 2110-40 (Zusatzdaten): Unterstützung für Zusatzdatenströme inkl. Timecode
- Precision Time Protocol (PTP): IEEE 1588-2008 (PTP v2), ST2059
- NMOS IS-04: Geräteerkennung und Registrierung
- NMOS IS-05: Verbindungsmanagement
- Codec: Kein integrierter Codec, Weiterleitung nativer SMPTE-2110 Streams

Eingänge:
- 2x 100G-QSFP28 100G Ethernet 2110 IP
- 2x 100G-QSFP28-Kameraanschlüsse

Ausgänge:
- 1x 6,3mm Klinke (Kopfhörer)

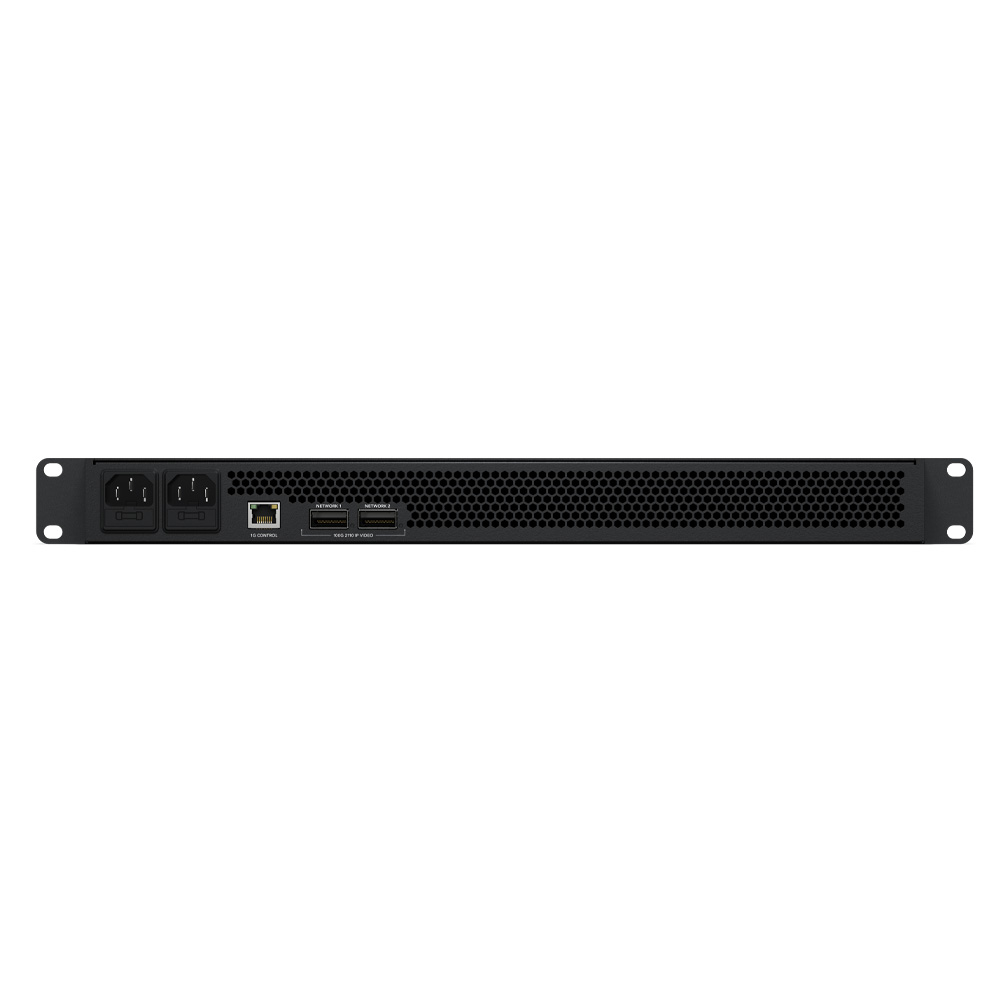

Weitere Anschlüsse:
- 1x USB-C
- 2x IEC-C14 Strombuchsen
- 2x 10G SFP Glasfaser
- 2x 10G RJ45

Allgemeines:
- Abmessungen: 482,6 x 218 x 44,2 mm
- Gewicht: 1 kg

Lieferumfang:
- 1x StudioBridge 100G
- 1x Startermappe mit QR-Code zum Download der Software
