Blackmagic - SDI Expander 8x12G

Bi-Direktionaler Signalwandler zwischen 12G-SDI und SMPTE-2110

Merkmale:
- Gleichzeitige bidirektionale Signalwandlung zwischen 12G-SDI und SMPTE-2110
- Konvertiert acht unabhängige 12G-SDI-Kanäle zu SMPTE-2110
- Wandelt parallel acht SMPTE-2110-Kanäle zurück in 12G-SDI
- Insgesamt bis zu 16 konvertierte Kanäle in einer Einheit
- Zwei 100G-Ethernet-Ports für SMPTE-2110 mit SMPTE-2022-7-Redundanz
- Separater Ethernet-NMOS-Steuerport für Netzwerkmanagement
- Duale AC-Netzteile für ausfallsicheren 24/7-Broadcast-Betrieb
- Rackmount-Design für professionelle Studio- und Sendeumgebungen

Technische Daten:
- Kategorie: Signalwandler / IP-Konverter
- Unterstützte Standards: 12G-SDI, SMPTE-2110, SMPTE-2022-7
- Kanäle: 8x 12G-SDI zu SMPTE-2110 + 8x SMPTE-2110 zu 12G-SDI (insgesamt 16 Kanäle)
- Ethernet: 2x 100G-Ethernet für redundante SMPTE-2110-Verbindungen
- Redundanz: SMPTE-2022-7 konform
- Steuerung: NMOS über separaten Ethernet-Port
- Stromversorgung: 2x AC-Netzteile (redundant)
- Bauform: 19", Rackmount
- Einsatzbereich: Broadcast, Live-Produktion, IP-basierte Workflows

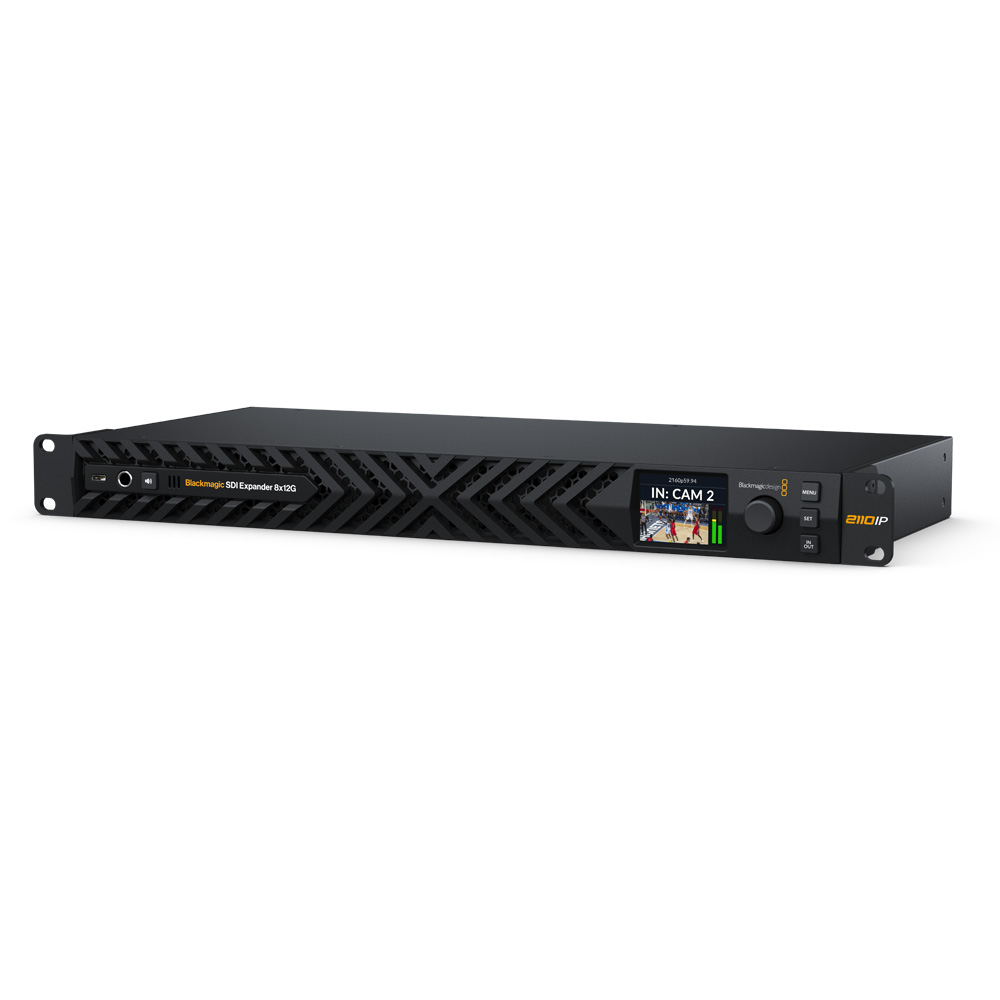

- Bildschirm: Integriertes 2,2" LCD Display
- Sender und Empfänger pro 100G-Kamera: 8 x Ultra HD oder HD
- SDI-Audioeingänge: 16 eingebettete Audiokanäle in SDI-Eingaben
- SDI-Audioausgänge: 16 eingebettete Audiokanäle in SDI-Ausgaben
- Eingänge für SMPTE ST-2110 IP Audio: 16 eingebettete Audiokanäle in jeden 2110-IP-Videostream via 100G-Ethernet
- Ausgänge für SMPTE ST-2110 IP Audio: 16 eingebettete Audiokanäle in jeden 2110-IP-Videostream via 100G-Ethernet

Formate:
- SD: 525i/59.94 NTSC, 625i/50 PAL
- HD: 720p/50, 59.94, 60; 1080i/50, 59.94, 60; 1080p/23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60; 1080PsF/23.98, 24, 25, 29.97, 30
- Ultra HD: 2160p/23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60

IP-Videokonformität:
- SMPTE 2110-20 (Unkomprimiertes Video): Unterstützung über 100G-Ethernet
- SMPTE 2110-21 (Traffic-Shaping): Narrow, Wide Synchronous, Asynchronous
- SMPTE 2110-30 (Audio): PCM-Audio-Unterstützung
- SMPTE 2110-40 (Zusatzdaten): Unterstützung für Zusatzdatenströme inkl. Timecode
- Precision Time Protocol (PTP): IEEE 1588-2008 (PTP v2), ST2059
- NMOS IS-04: Geräteerkennung und Registrierung
- NMOS IS-05: Verbindungsmanagement
- Redundanz: SMPTE 2022-7 kompatibel (über duale 100G-Ethernet-Ports)
- Codec: Optionaler Blackmagic IP10 Codec für effiziente IP-Übertragung von Ultra-HD-Signalen

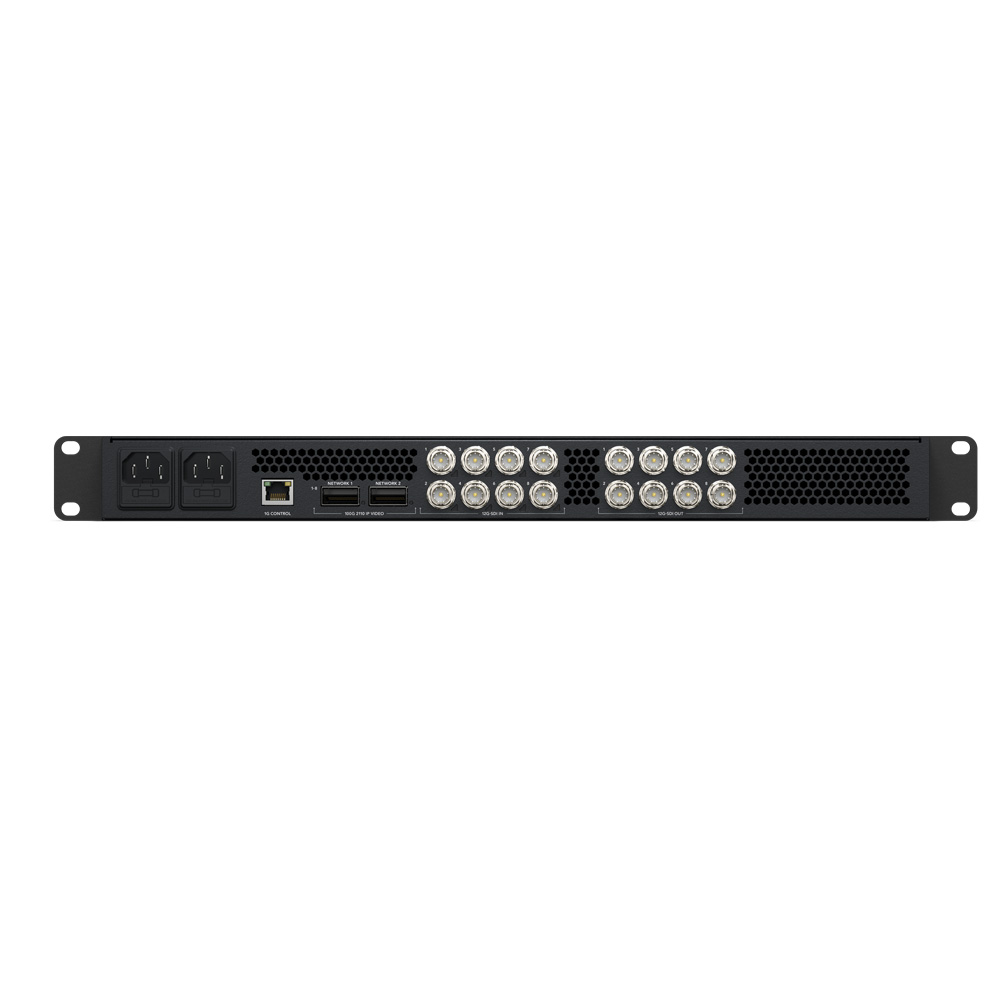

Eingänge:
- 8x 12G/6G/3G/HD/SD-SDI (BNC)
- 2x 100G-QSFP28 100G Ethernet 2110 IP

Ausgänge:
- 8x 12G/6G/3G/HD/SD-SDI (BNC)
- 1x 6,3mm Klinke (Kopfhörer)

Weitere Anschlüsse:
- 1x USB-C
- 2x IEC-C14 Strombuchsen
- 1 x 1G-RJ45

Allgemeines:
- Abmessungen: 482,6 x 227 x 44,2 mm
- Gewicht: 1 kg

Lieferumfang:
- 1x SDI Expander 8x12G
- 1x Startermappe mit QR-Code zum Download der Software
