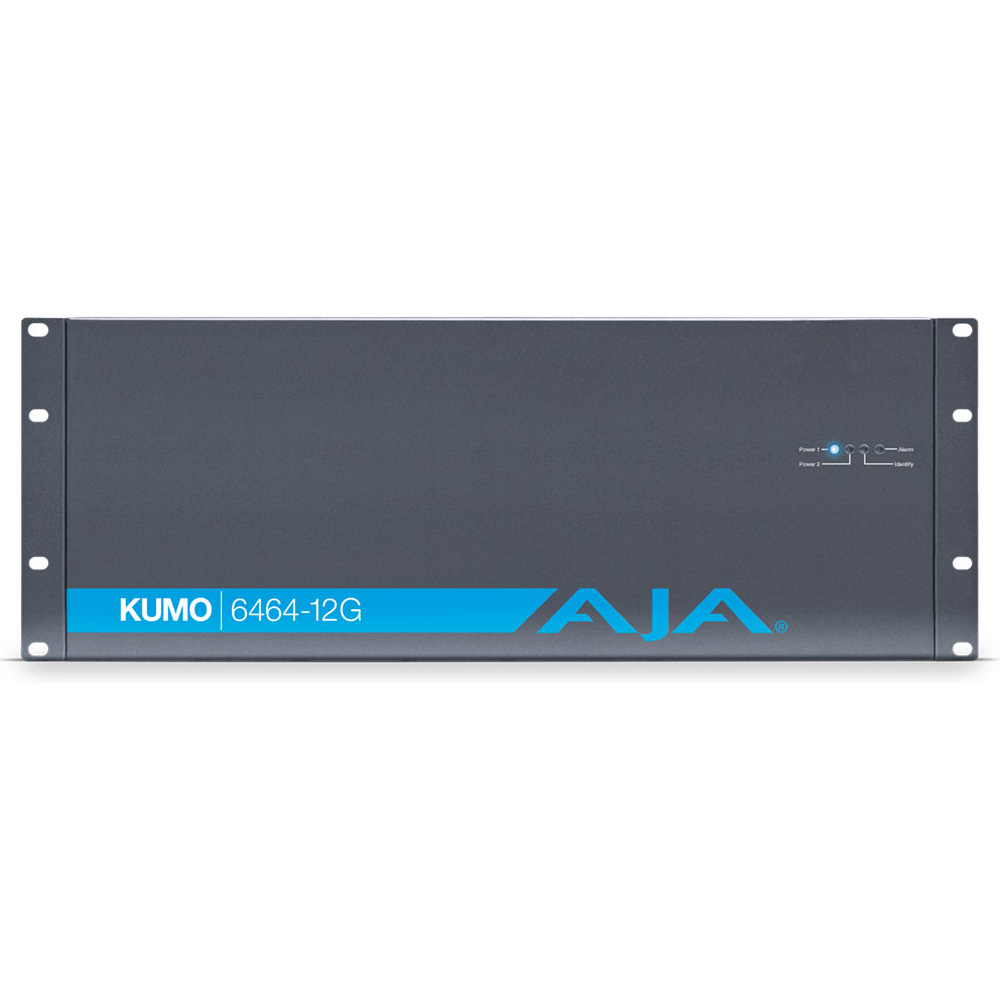

AJA - KUMO 6464-12G

"AJA - KUMO 6464-12G"

64x64 Compact 12G-SDI Router

Merkmale:
- Einzelkabelunterstützung für 4K/UltraHD 12G-SDI-Routing in einem kompakten 4RU-Profil
- 64x 12G-BNC-Eingänge und 64x 12G-BNC-Ausgänge
- Unterstützung für 8K (Quad-12G), 4K, UHD, 2K, HD und SD-Auflösung
- Kompatibel mit und übertrifft die SMPTE-Spezifikationen
- Ermöglicht Quad Link, Dual Link, 4K/UltraHD und 8K/UltraHD2 mit Multiport-SDI-Umschaltung für zwei oder vier Quellen gleichzeitig
- In jedem KUMO-Router können bis zu 8 Salven konfiguriert und gespeichert werden
- Möglichkeit zum Konfigurieren, Speichern, Exportieren und Importieren von bis zu 20 Voreinstellungen in jedem KUMO-Router
- Eingebetteter Webserver zur Fernsteuerung über einen Standard-Webbrowser
- Unterstützung für bis zu 32 AJA KUMO CP- und CP2-Bedienfelder, direkt angeschlossen oder über Ethernet vernetzt
- 1x RS-422 DB9 mit Unterstützung für Grass Valley Native Protocol
- USB-Anschluss für eine einfache Ersteinrichtung des Netzwerks
- Automatische Neutaktung der SDI-Raten: 270/1,483 Gbit/s/1,485 Gbit/s/2,967 Gbit/s/2,970 Gbit/s/5,934 Gbit/s/5,940 Gbit/s/11,868 Gbit/s/11,880 Gbit/s
- Formatunabhängig, 270 Mbit/s – 12 Gbit/s
- Übergibt alle in SDI eingebetteten Zusatzdaten, einschließlich Audio- und HDR-Signalisierung
- Unterstützung für 270 MB DVB ASI
- Referenzeingang: analoge Farbe Schwarz (1 V) oder Composite-Synchronisation (2 V oder 4 V), Schleife, nicht terminierend
- 10/100/1000 Ethernet (RJ-45), REST-API
- Lüfterloses Design, völlig geräuschloser Betrieb
- Option für redundante Stromversorgung


Technische Daten:
- Leistungsstarke Signalsteuerung über 12G-3G/HD/SD-SDI
- Leistungsstarke Cross-Punkt-Routingmatrix
- Nutzungs auch als Verteilverstärker möglich
- Netzwerkfähig mit Embedded Linux
- Leistungsstarke HTTP-Steuerung
- Überwachung über einen Webbrowser
- Integration in bestehende Infrastruktur über RS-422 (Grass Vlley Native Protoco) und Ethernet
- Duales, redundantes Netzteil (optional)
- 2 HE


Eingänge:
- 64x 12G/3G/HD/SD-SDI (8- oder 10-Bit)
- 1x Referenz (Black Burst oder Tri-Level Sync)


Ausgänge:
- 64x 12G/3G/HD/SD-SDI (8-oder 10-Bit)
- 1x Referenz (Black Burst oder Tri-Level Sync)


Weitere Anschlüsse:
- 1x RJ45-Ethernet 10/100/1000
- 1x RS-422 (Grass Valley Native Protocol)


Allgemeines:
- Abmessungen (BxLxH): 441,96 x 39,37 x 177,8 mm
- Gewicht: 4,2 kg
- Spannungsversorgnung: VAC 100 - 240 50/60 Hz, 9 - 17 VDC, 12 VDC nominal
- Leistungsaufnahme: 20 W
